垂直循环 - 伟创自动化设备

GARAGE TYPE

垂直循环

垂直循环类

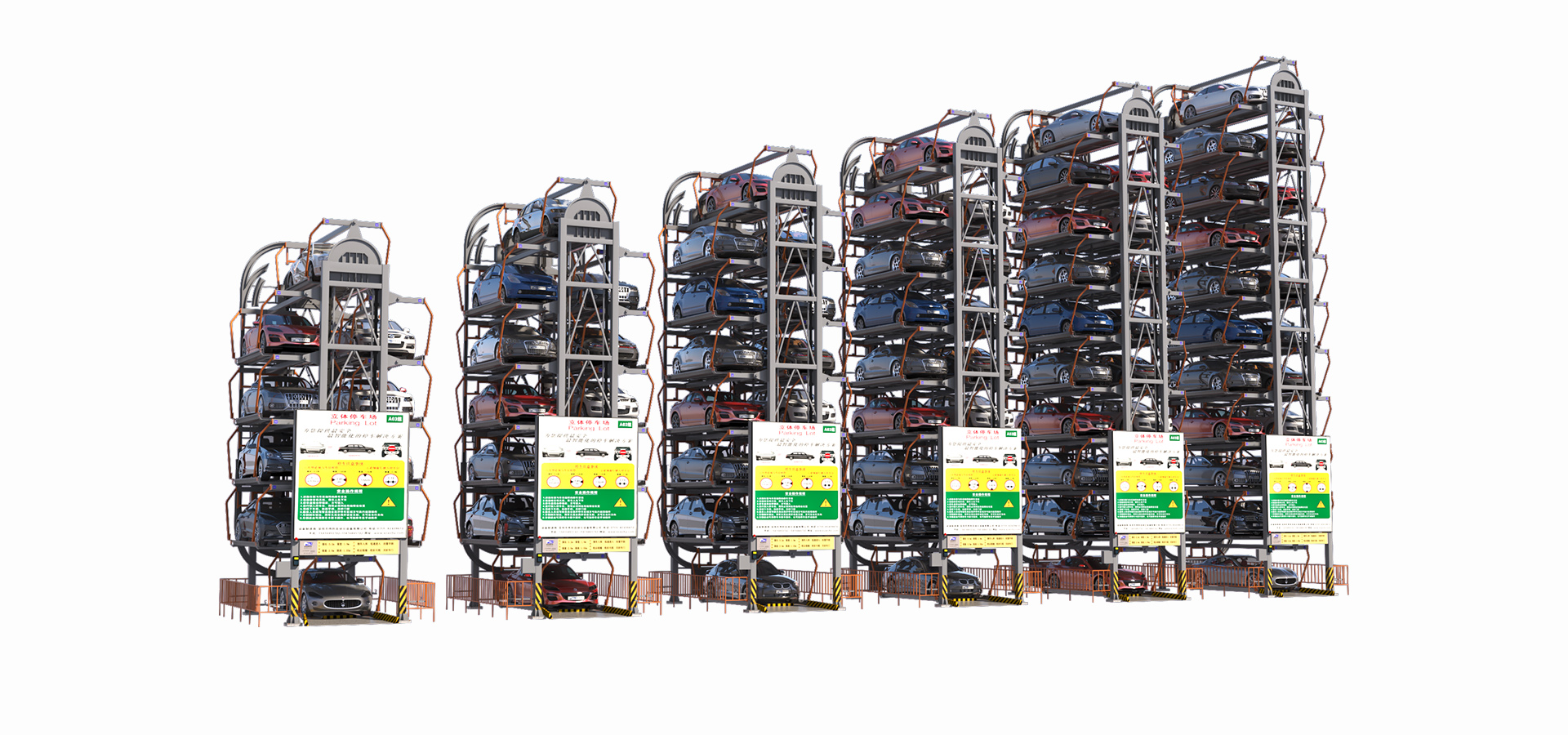

RENDERING

效果图

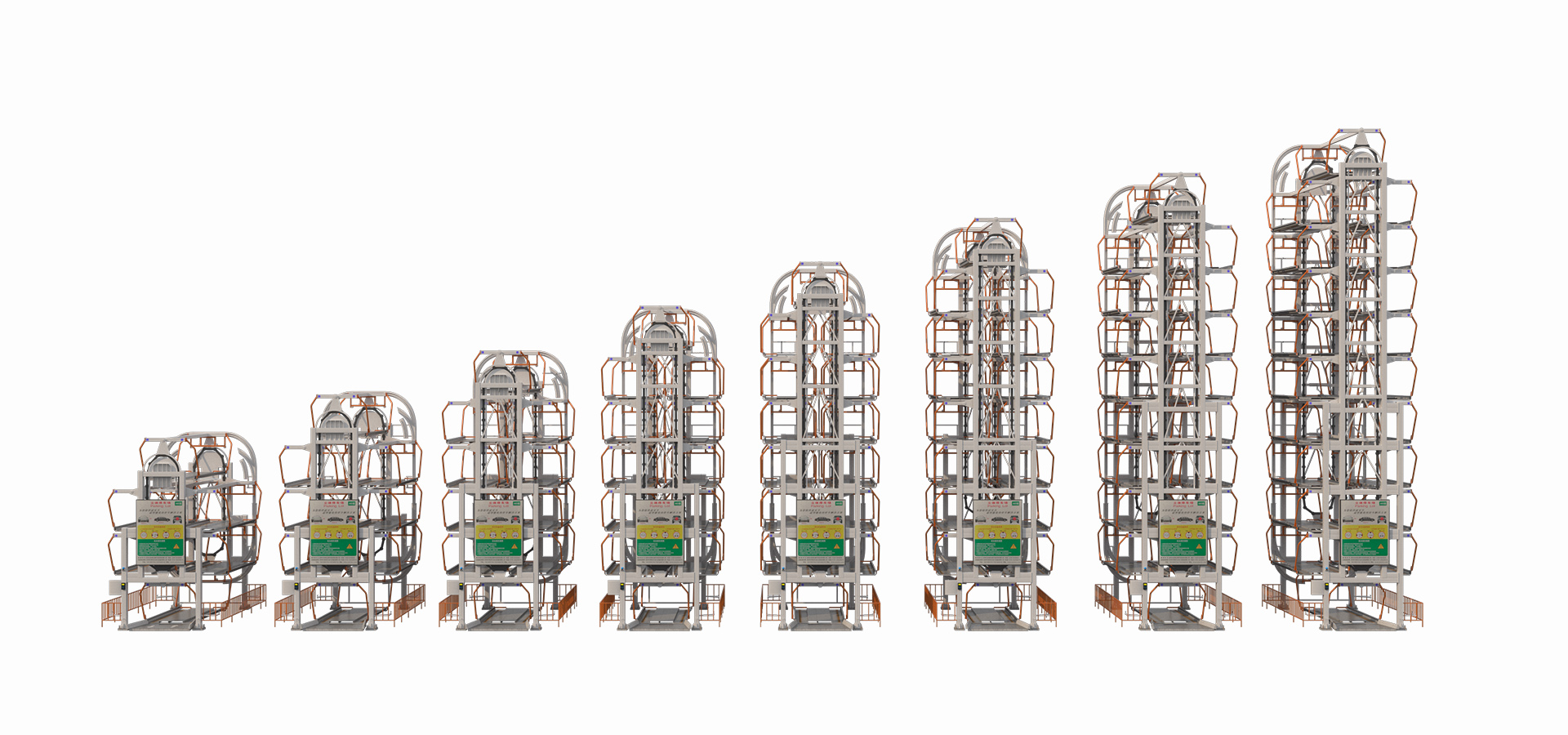

CAD STRUCTURAL DIAGRAM

CAD结构图

垂直循环类

PARAMETER

设备参数

容车规格

轿车 / SUV

容车数量/可做层数

2N(层数）-2辆/4-11层

取车时间/清库时间

45-85S/最大清库时间15min

额定速度

升降4.0-6.0m/min /

控制系统

PLC 系统

操作方式

IC卡+数字按键/人脸识别

提升方式

电机+链条式

OPERATING PRINCIPLE

动作原理

垂直平面内配置的多个载车板以循环运动的方式进行存取汽车，设计灵感来自游乐园里的摩天轮，车辆像游客坐在摩天轮的吊篮里。当所需存取汽车的载车板按顺/逆时针方向（就近方向）循环运动至车库出入口时，驾驶员进入车库将汽车存入或取出完成存取过程。多用于医院、酒店、商场等进出车集中的场所。
